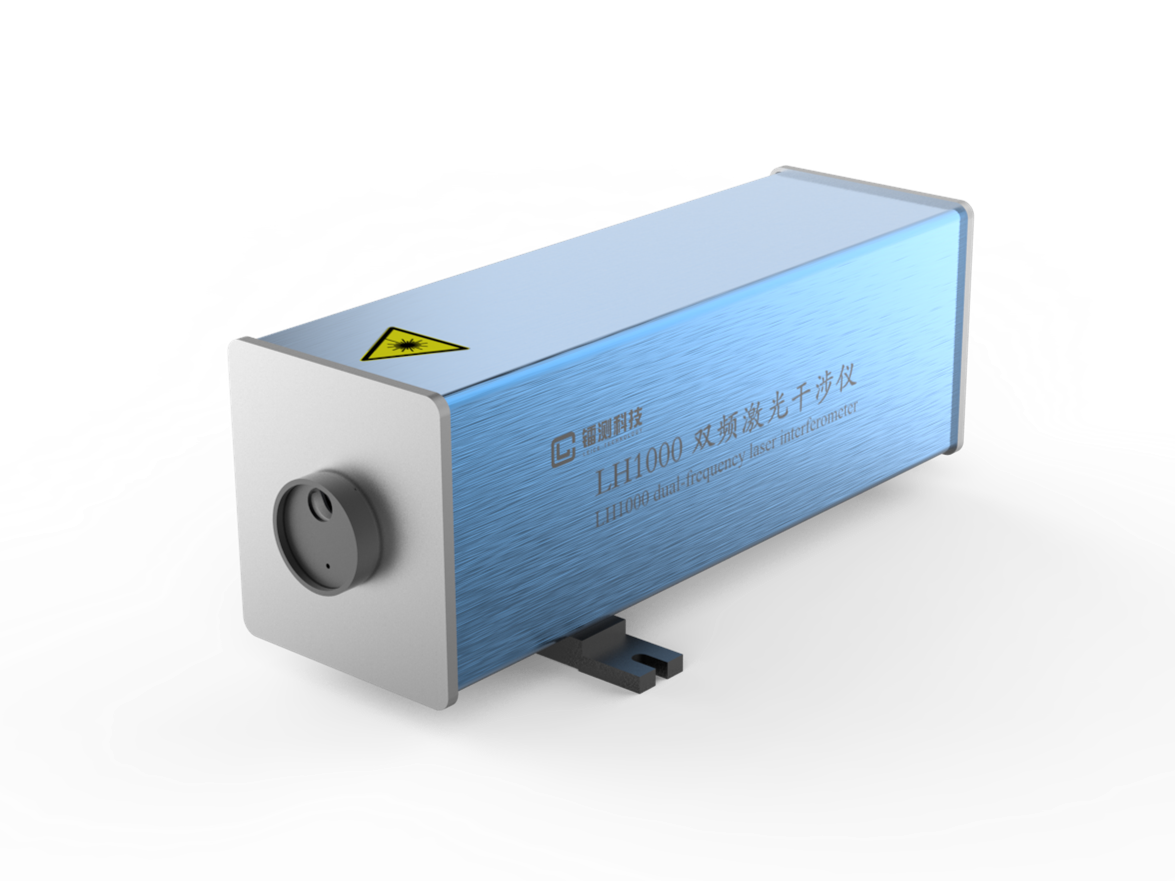

LH1000雙頻激光干涉儀

產品描述：

光刻機專用雙頻激光干涉儀
可構建XY位移臺等多軸測量系統
采用直接輸出線偏振光、大功率、大頻差雙頻激光器
無圓偏振光轉線偏振光非線性誤差
大功率可同時測量更多數量的軸向位移
大頻差，測量速度更快

服務熱線:4008168900

立即咨詢

產品介紹
參數指標
應用案例
資料下載

Information in English:

LH1000 Dual-frequency Interferometer.pdf

Nonlinear error analysis and experimental measurement of Birefringence-Zeeman dual-frequency laser interferometer.pdf

專為光刻機配套開發的高精度測量系統；

通過國家重大專項“極大規模集成電路制造技術及成套工藝”項目驗收。

采用直接輸出線偏振光的雙頻激光器；

非線性高精密測量系統，測量更精準；

可提供1~20MHz頻差內任意頻差產品，滿足各種測量速度需要。

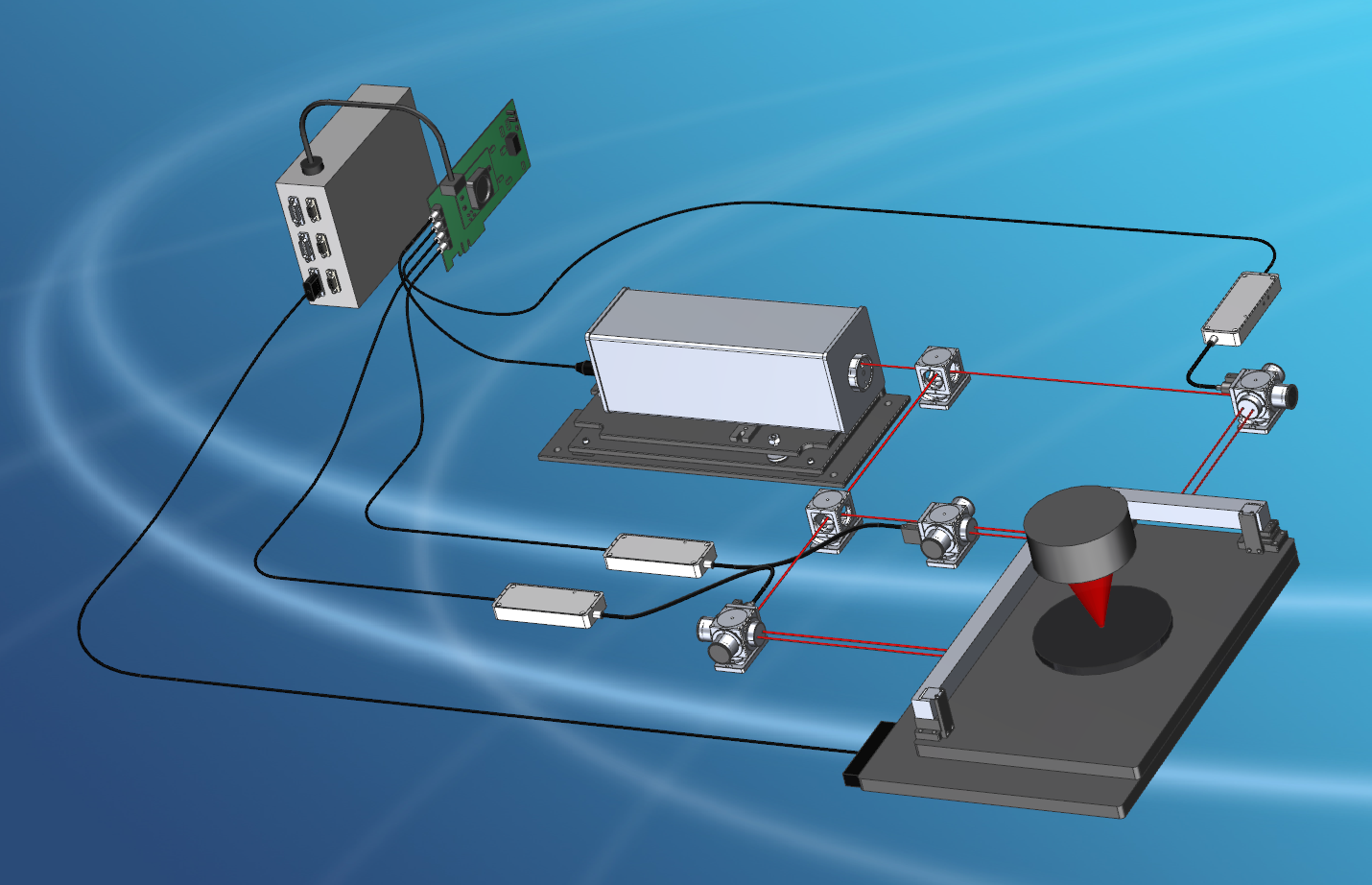

光源和測量信號接收單元分體式設計，方便搭建XY位移臺等多軸測量系統；

精巧的測量信號光纖接收頭，即使空間狹小也能方便安裝；

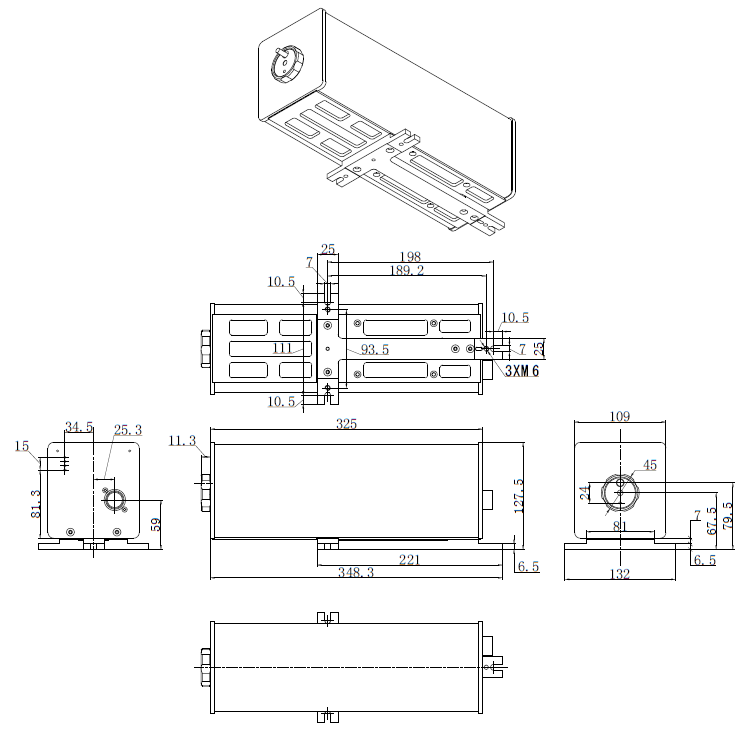

標準光刻機干涉儀安裝尺寸和數據接口，可直接替換現有產品。

（欲了解更多單頻與雙頻干涉儀的性能特點和差異，請閱覽本網站解決方案欄目中的：雙頻激光干涉儀）

型號	頻差(MHz)	最小出光功率(μW)	光斑尺寸	穩頻精度
LH1000A	1.5±0.5	>500	6	±0.02
LH1000B	2.5±0.5	> 500	6	±0.02
LH1000C	3.5±0.5	> 500	3, 6, 9	±0.02
LH1000D	4.5±0.5	>500	6, 9	±0.02
LH1000DL	5.5±0.5	> 500	6, 9	±0.02
LH1000EL	6.5±0.5	>500	6	±0.02
LH1000FL	7.5±0.5	>500	6, 9	±0.02
LH1000GL	8.5±0.5	> 500	9	±0.02
LH1000H	9.5±0.5	> 500	3, 6, 9	±0.02
LH1000I	10.0-20.0(按需定制)	> 500	3, 6, 9	±0.02
